深度解读GB/T 7284-2016框架木箱的侧面及端面设计标准

作者：远久木箱包装工程师-彭百桂点击浏览：发布时间：2024-07-17

侧面和端面是由框架结构与箱板组成的。框架是木制结构包装箱的骨架，在储运过程中它承受如下三种形式外力的作用：1、作为框架结构在起吊时与滑木共同承受内装物的载荷；2、承受堆码时的堆码载荷；3、承受储运过程中来自各个方向的冲击。

侧面和端面是由框架结构与箱板组成的。框架是木制结构包装箱的骨架，在储运过程中它承受如下三种形式外力的作用：1、作为框架结构在起吊时与滑木共同承受内装物的载荷；2、承受堆码时的堆码载荷；3、承受储运过程中来自各个方向的冲击。

一、结构：1类箱和3类箱的结构见图10和图11；2类箱的结构见图12和图13。

◆ 框架结构型式，框架结构型式按以下规定:

◆ 1类箱和3类箱的框架结构型式由图14查出，图14中的结构型式代号的意义如图15所示。

◆ 2类箱的框架结构型式按图12和图13的规定，端面框架结构的型式应与侧面的相同。

◆ 当内装物在长度方向上是一个整体，并具有足够的刚性时，1类箱和3类箱的框架结构型式可以简化，仅在两端有斜撑即可，如图16所示。

◆ 2类箱的箱板高不大于1220 mm 时，可以省略下框木，如图17所示。









二、尺寸

◆ 框架构件：一级箱侧面的框架构件，由表11查出其尺寸代号，再根据尺寸代号在表12中查出其尺寸，2类箱不用斜撑。端面框架构件的尺寸与侧面的相同，端面不用辅助立柱。B型的框架构件的厚度不小于45 mm。二级箱可以将箱的实际外宽乘以2/3作为箱的计算外宽，由表11查出其尺寸代号。

三、侧板和端板

◆ 板厚按表5的规定，侧板一直铺到滑木的下缘，而端板只铺到滑木的上面。

◆ 1类和3类箱的箱板应竖铺，1类箱的板宽不小于90 mm，箱的侧面、端面沿角立柱铺的箱板的板宽不小于150 mm。箱板的拼接采用平拼，需要时也可以采用压边拼。3类箱的板宽不小于120mm，沿侧面和端面的角立柱及斜撑交叉的地方所铺的箱板的板宽不小于180 mm(也可以用两块板平拼)，如图1的e)、f)、图10和图11所示，箱板的间距为60 mm，最大不大于240 mm。

◆ 对于⒉类箱，胶合板表面的纹理方向应与箱高方向相同(箱板的高在1 220 mm 以下时除外)。胶合板的拼接，在立柱或平撑的中心线交替平拼，如图12和图13所示。应尽可能减少胶合板的拼接。

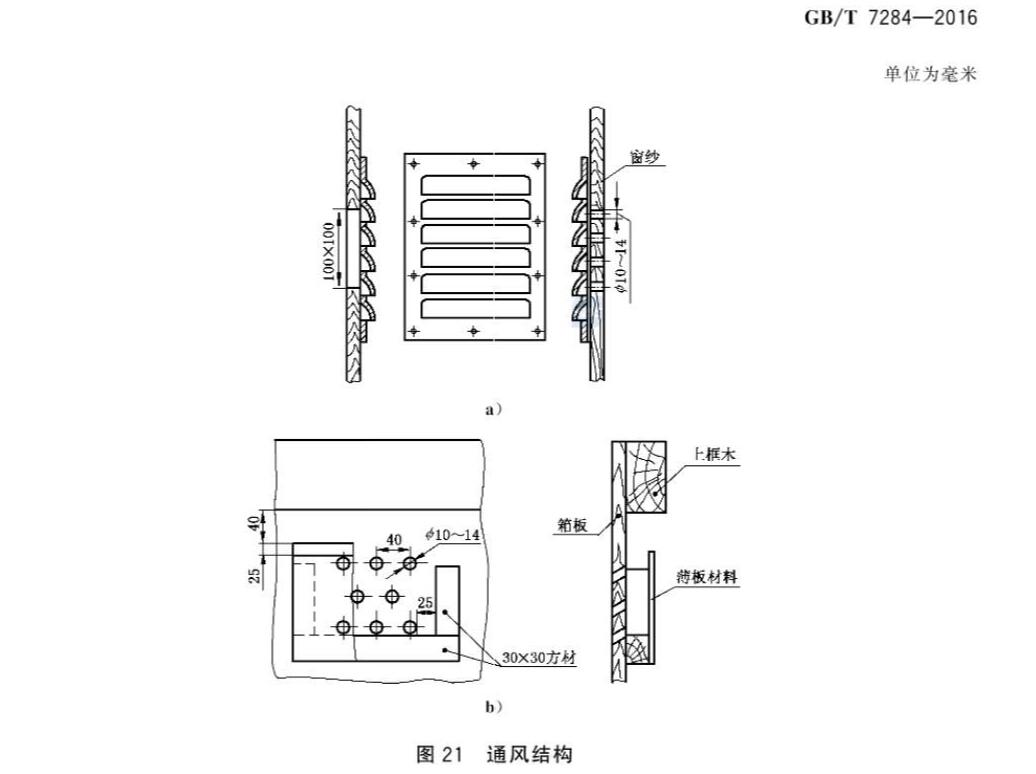

四、梁承：梁承的安装位置如图18所示。也可以用铁梁承代替木梁承，见图19。梁承的尺寸由图20查得，B型箱梁承厚度不小于45 mm。
